Kelebek Vanalar
Linder, WEY vana ve MATICA vana resmi yetkili satıcısıdır. Kelebek vanalarımız benzersiz bir sızdırmazlık sistemiyle donatılmış olup en zorlu çalışma koşulları için tasarlanmıştır. Elastomer oturmalı, çift eksantrik, üç eksantrik ve baca gazı tipleri dahil kapsamlı bir yelpazede, mühendislikten teknik servise uçtan uca destek sunuyoruz.
Ürünler

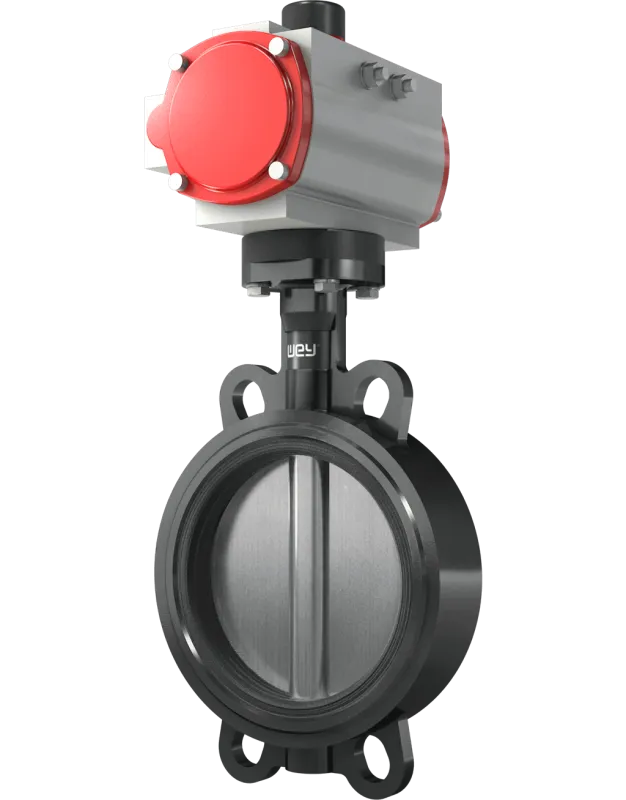

WEY Sistag TW20 Serisi
İsviçre hassas üreticisi WEY ile ortaklığımız aracılığıyla, LINDER TW20 kelebek vanasını sunar. Onu ISO PN10/16 standartlarına sadece beklentileri karşılamak için değil, aşmak…

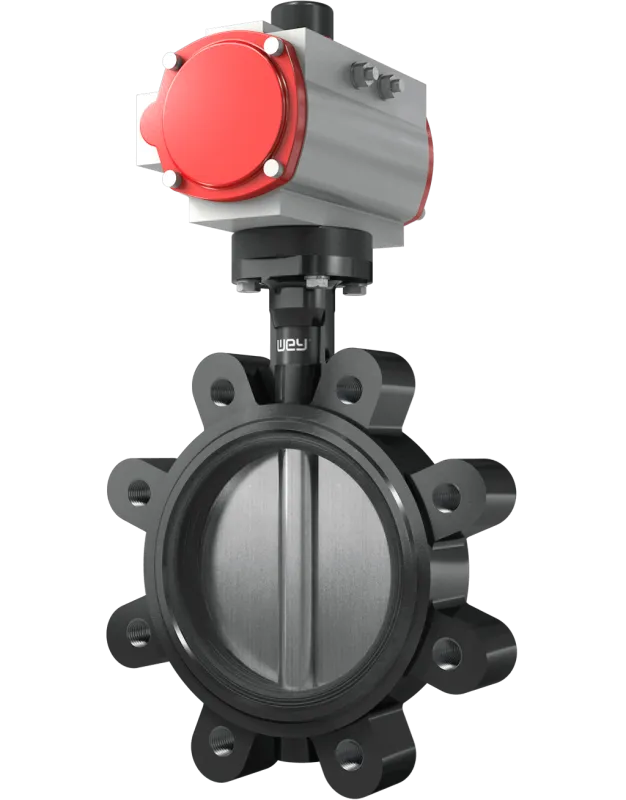

WEY Sistag TL20 Serisi
İsviçre üreticisi WEY'nin resmi bayisi olarak LINDER, TL20 kelebek vanasını sunar. Bu çok yönlü kulaklı (lug) tipi vana, genel endüstriyel uygulamalarda boru hattı bölümlerini…

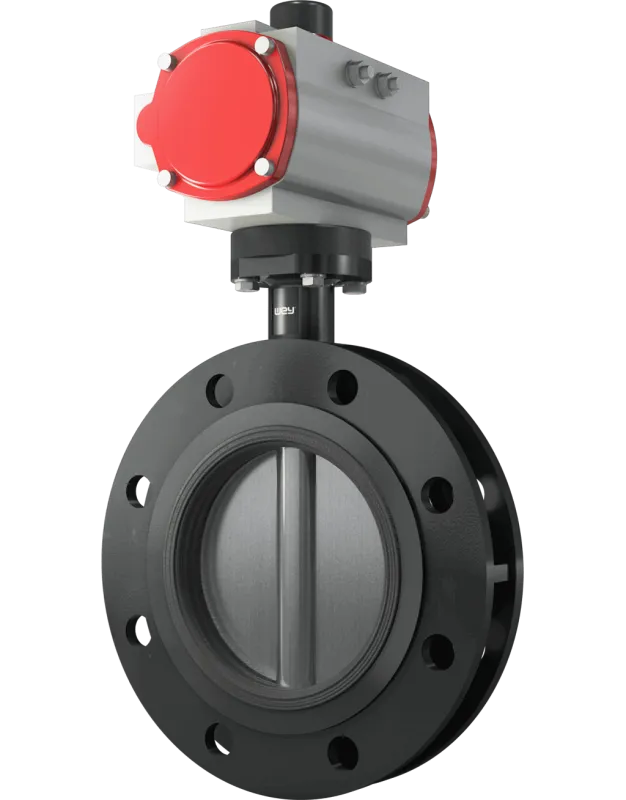

WEY Sistag TF20 serisi
WEY'nin yetkili bayisi LINDER aracılığıyla İsviçre mühendisliği TF20 kelebek vanayı edinin. Kısa yüze-yüze çift flanş tasarımı, en yaygın standartlara (DIN, ANSI, BS) uyarlanmış…

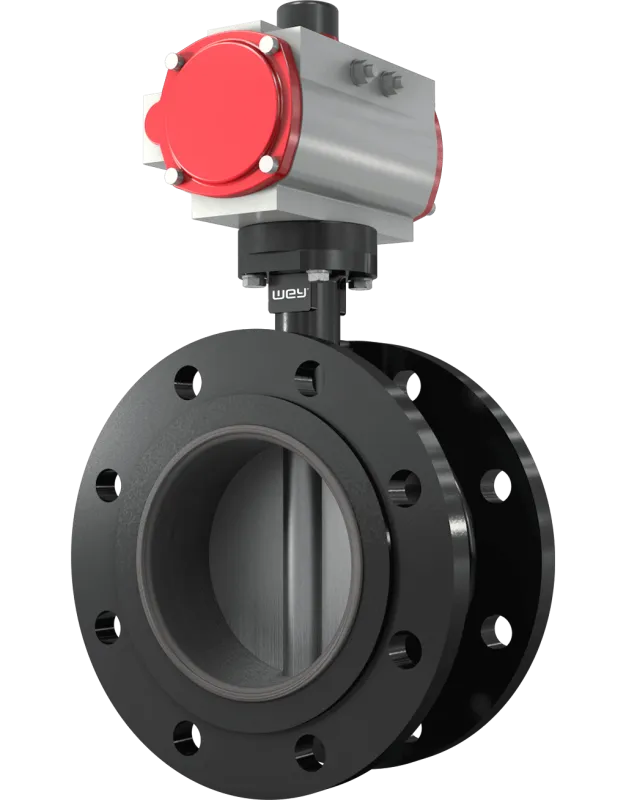

WEY Sistag TF13 Serisi
LINDER'dan, WEY markasının İsviçre kalitesinin bayinizden, TF13 kelebek vanayı keşfedin. Geniş yüze-yüze çift flanş ve olağanüstü mukavemetle inşa edilen TF13 modeli, diğerlerinin…

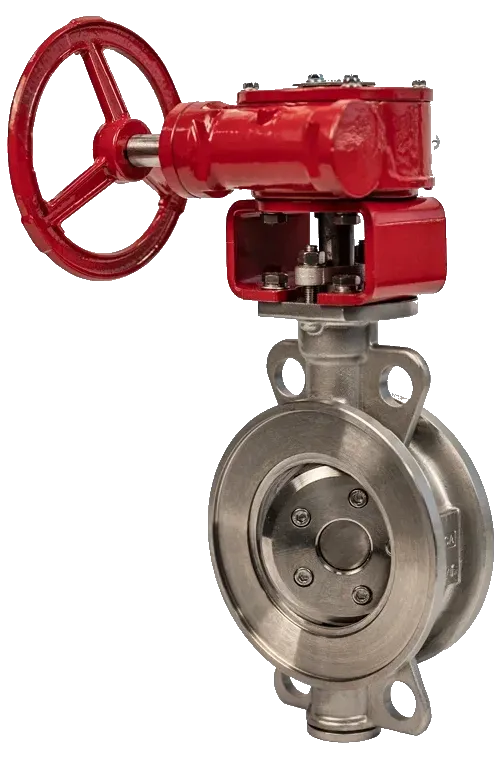

MATICA BV700 serisi
MATICA bayisi olarak LINDER, MATICA BV700 Üçlü Eksantrik Disk Vana'yı sunar. Gelişmiş üçlü-ofset geometrisi, kritik prosesler için sürtünmesiz çalışma, minimum aşınma ve çift…

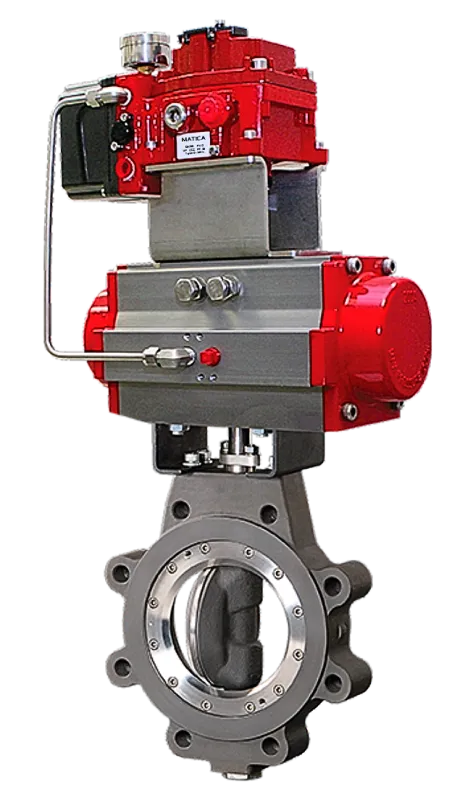

MATICA BV600 serisi
MATICA bayisi LINDER aracılığıyla temin edilebilen BV600 Serisi, güvenilirliği yeniden tanımlıyor. Temel yeniliği olan çift eksantrik mili, merkezdeki sürtünmeyi ortadan…

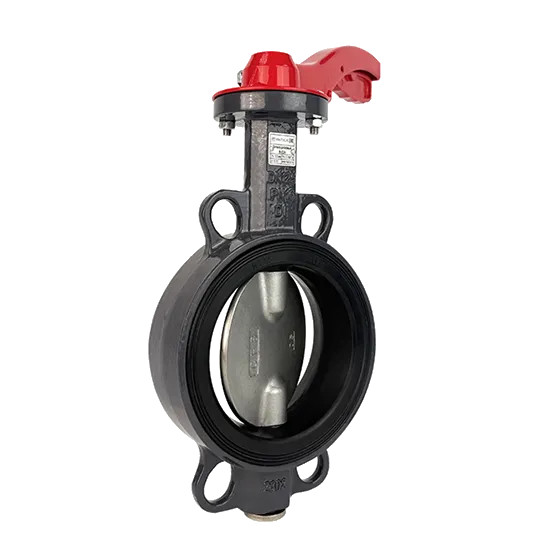

MATICA BV200 serisi
MATICA BV200 kelebek vanası, zorlu koşullarda güçlü performans sunar ve çeşitli medyalar için idealdir. İki parçalı gövde tasarımı kolay bakım sağlar ve özel uygulamalar için…
Kelebek Vana: Küçük Hacim, Büyük Çap
Kelebek vana, hattın içinde bir mil etrafında dönen disk ile akışı kesen ya da kısan vana tipidir. Sürgülü ve küresel vanalara göre çok daha kısa, hafif ve ucuzdur; bu avantaj çap büyüdükçe belirginleşir. DN 300 üzerindeki hatlarda kelebek vana çoğu zaman tek ekonomik seçenektir.
İkinci güçlü yanı kısma (throttling) kabiliyetidir: disk açısı ile debi oransal olarak ayarlanabilir, bu da kelebek vanayı kontrol uygulamalarında kullanılabilir kılar.
Üç Temel Yapı, Üç Farklı Görev
Elastomer (Konsantrik) Oturmalı
Disk merkezdedir ve gövde içindeki elastomer astara oturur. Sıfır sızdırma ve düşük maliyet sağlar; su, atık su, düşük basınçlı hava ve genel amaçlı hatların standart çözümüdür. Sınırı sıcaklık ve basınçtır — elastomerin dayanabildiği yere kadar.
Çift Eksantrik
Mil, disk merkezinden ve boru ekseninden kaydırılmıştır. Bu, diskin oturma yüzeyinden sürtünmeden ayrılmasını sağlar: aşınma azalır, çalışma torku düşer, ömür uzar. Orta ve yüksek basınçlı proses hatlarının çözümüdür.
Üç Eksantrik (Metal Oturmalı)
Üçüncü eksantriklik konik bir sızdırmazlık geometrisi kurar; oturma yüzeyleri yalnız tam kapanma anında temas eder. Metal-metal sızdırmazlık sayesinde yüksek sıcaklık, buhar ve baca gazı gibi elastomerin yaşayamayacağı ortamlarda çalışır.
Kataloğumuzdaki WEY ve MATICA Serileri
Aşağıdaki serilerin tamamı resmi yetkili satıcı olarak doğrudan Linder üzerinden tedarik edilir.
- MATICA BV200 / BV600 / BV700 — endüstriyel su, proses ve genel amaçlı hatlar için farklı bağlantı ve oturma seçenekleri.
- WEY TF13 / TF20 — zorlu proses koşulları için tasarlanmış WEY kelebek vana serileri.
- WEY TL20 / TW20 — özel sızdırmazlık ve dayanım gereksinimlerini hedefleyen WEY vana serileri.
Seçerken Sık Yapılan Üç Hata
- Yalnız çapa bakmak. Aynı çapta iki kelebek vana, oturma tipi farklıysa bambaşka ürünlerdir. Önce akışkan ve sıcaklık, sonra çap.
- Kısma bölgesini göz ardı etmek. Çok küçük açılarda uzun süre çalıştırılan bir kelebek vanada kavitasyon ve hızlanmış aşınma görülür; kontrol aralığı proje aşamasında belirlenmelidir.
- Tahriki sonradan düşünmek. Aktüatör torku vananın basınç farkına göre hesaplanır. Sonradan eklenen yetersiz bir aktüatör, vanayı tam kapatamaz.
Tedarik ve Teknik Destek
Linder, WEY vana ve MATICA vana resmi yetkili satıcısı olarak kelebek vanaları doğrudan tedarik eder: orijinal ürün, tam teknik dokümantasyon ve üretici garantisi. Uygulamanıza uygun oturma tipini ve aktüatör seçimini birlikte belirlemek için akışkan, basınç, sıcaklık ve çalışma biçimi bilgilerinizle bize ulaşın.
